PLF系列压力管路过滤器

发布日期：[2018-01-18] 点击率：


该系列管路过滤器，可安装在不同压力等级的压力管路上，用以进一步清除或阻挡由于外界带入元件工作时磨损，以及介质本身化学作用所产生的杂质。特别适用于自动控制系统和伺服系统。它可防止高精度的控制元件和执行元件由于污染而过早磨损或卡死，从而可减少故障，延长元件使用寿命。
该过滤器采用进口玻璃纤维滤材，具有过滤精度高，通油能力强，原始压力损失小，纳污量大等优点。过滤精度以过滤精度标定，其过滤比β3,5,10,20＞100过滤效率n≥99%。符合ISO标准。

管路过滤器的结构有以下特点：
1、与同等流量过滤器相比，结构紧凑体积小。
2、使用压力范围宽。
3、换滤芯方便，用户可根据安装空间，打开上盖，更换滤芯，也可旋下外壳（先放油）从下面取下滤芯。
4、安装固定方便：如用户按标准流向安装有困难时可拆下盖上4个螺钉，把盖转动180度。这样就改变了介质流动方向。
5、该过滤器设有旁通阀和压差发讯装置，双重保护功能。当滤芯污染堵塞至进出口压差值为发现讯器设定值时，发讯器发讯，此时必须更换滤芯。

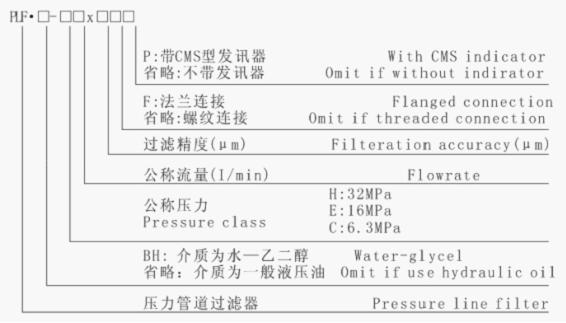

管路过滤器的型号说明

管路过滤器的型号示例：带旁通阀，使用介质为水—乙二醇，使用压力32MPa、公称流量60L/min、过滤精度10μm、带发讯器。则过滤器型号为PLFI·BH-H60×10P
技术参数

型号	公称流量(L/min)	过滤精度(μm)	公称压力(Mpa)	压力损失(MPa)		发讯装置功率(V/W)	滤头型号	连接方式
				Initial	Max
PLF-□30x*P	30	3 5 10 20	H=32 E=16 C=6.3	≤0.07	0.5	24V/48W 220V/50W	PLFX-30X-*	管式
PLF-□60x*P	60						JH0060D*BN3HC
PLF-□110x*P	110						JH0110D*BN3HC
PLF-□160x*P	160						JH0160D*BN3HC
PLF-□240x*FP	240						JH0240D*BN3HC	法兰式
PLF-□330x*FP	330						JH0330D*BN3HC
PLF-□500x*FP	500						JH0500D*BN3HC
PLF-□660x*FP	660						JH0660D*BN3HC

注：※表示过滤精度
滤芯压差流量曲线
滤芯JH※D※BN/HC（由试验测得数据）
Q-△P曲线油液粘度

安装管路过滤器的外型尺寸
1.管式

1、32MPa压力管路过滤器

型号	~H	~H1	H2	H3	H4	h	L	L1	L2	D	M	d2
PLF-H30x*P	239	146	58	45		35	118	114	69	73	2-M33×2	2-M10
PLF-H60x*P	255	162	58	45		35	118	114	69	73	2-M33×2	2-M10
PLF-H110x*P	329	236	58	45		35	118	114	69	73	2-M42×2	2-M10
PLF-H160x*P	319	215	69	49	45	50	150	140	82	102	2-M48×2	4-M10

2、16MPa压力管路过滤器

型号	~H	~H1	H2	H3	H4	h	L	L1	L2	D	M	d2
PLF-E30x*P	223	136	52	39		35	110	100	62	73	2-M33×2	2-M10
PLF-E60x*P	239	152	52	39		35	110	100	62	73	2-M33×2	2-M10
PLF-E110x*P	308	21	52	39		35	110	100	62	73	2-M42×2	2-M10
PLF-E160x*P	294	196	63	43	45	45	140	130	77	95	2-M48×2	4-M10

3、6.3MPa压力管路过滤器

型号	~H	~H1	H2	H3	H4	h	L	L1	L2	D	M	d2
PLF-C30x*P	223	136	52	39		35	110	88	56	73	2-M33×2	2-M10
PLF-C60x*P	239	152	52	39		35	110	88	56	73	2-M33×2	2-M10
PLF-C110x*P	308	221	52	39		35	110	88	56	73	2-M42×2	2-M10
PLF-C160x*P	290	196	59	39	45	45	140	114	69	95	2-M48×2	4-M10

2.法兰式

1、32MPa压力管路过滤器

型号	尺寸(mm)
型号	~H	~H1	H2	H4	H5	h	h1	h2	h3	h4	L	L1	L2	D	d	d1	d2
PLF-H240x*FP	377	273	69	45	49	50	79.4±0.25	110	36.5±0.25	90	150	140	82	102	2-Φ38	4-M16	4-M10
PLF-H330x*FP	400	277	88	60	63	80	96.8±0.25	130	44.5±0.25	110	190	180	108	146	2-Φ51	4-M20	4-M12
PLF-H500x*FP	493	370	88	60	63	80	96.8±0.25	130	44.5±0.25	110	190	180	108	146	2-Φ51	4-M20	4-M12
PLF-H660x*FP	567	444	88	60	63	80	96.8±0.25	130	44.5±0.25	110	190	180	108	146	2-Φ51	4-M20	4-M12

2、16MPa压力管路过滤器

型号	尺寸(mm)
型号	~H	~H1	H2	H4	H5	h	h1	h2	h3	h4	L	L1	L2	D	d	d1	d2
PLF-E240x*FP	352	254	63	45	43	45	69.9±0.25	94	35.7±0.25	82	140	130	77	95	2-Φ38	4-M12	4-M10
PLF-E330x*FP	368	257	76	55	56	75	77.8±0.25	102	42.9±0.25	96	180	164	100	140	2-Φ51	4-M12	4-M12
PLF-E500x*FP	461	350	76	55	56	75	77.8±0.25	102	42.9±0.25	96	180	164	100	140	2-Φ51	4-M12	4-M12
PLF-E660x*FP	535	424	76	55	56	75	77.8±0.25	102	42.9±0.25	96	180	164	100	140	2-Φ51	4-M12	4-M12

3、6.3MPa压力管路过滤器

型号	尺寸(mm)
	~H	~H1	H2	H4	H5	h	h1	h2	h3	h4	L	L1	L2	D	d	d1	d2
PLF-C240x*FP	348	254	59	45	39	45	69.9±0.25	94	35.7±0.25	82	140	114	69	95	2-Φ38	4-M12	4-M10
PLF-C330x*FP	350	249	66	55	46	65	77.8±0.25	102	42.9±0.25	96	180	144	90	133	2-Φ51	4-M12	4-M12
PLF-C500x*FP	443	342	66	55	46	65	77.8±0.25	102	42.9±0.25	96	180	144	90	133	2-Φ51	4-M12	4-M12
PLF-C660x*FP	517	416	66	55	46	65	77.8±0.25	102	42.9±0.25	96	180	144	90	133	2-Φ51	4-M12	4-M12
