RLF系列回油管路过滤器

发布日期:[2018-01-18]     点击率:
上一条 RLF系列回油管路过滤器 下一条

RLF系列回油管路过滤器 PDF资料下载  查看大图及参数说明

RLF系列管路过滤器安装在液压系统回油管路处,用来清除油液中诸元件磨损的金属粉末及橡胶质等,使流回油箱中的油液保持清洁该过滤器的滤芯采用化纤过滤材质,具有过滤精度高,通油能力大,初始压力损失小,纳污量大等优点,并装有压差发讯器及旁通阀.当滤芯堵塞到进出油口压差为0.35MPa时,便发出开关信号,此时应更换滤芯;如果不能马上停机或无人来更换滤芯,装在滤芯上部的旁通阀会自动开启,以保护系统。

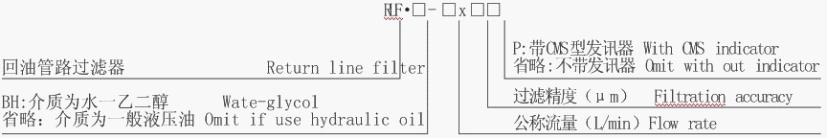

管路过滤器型号说明

管路过滤器的技术参数

型号公称流量(L/min)过滤精度(µm)通径(mm)公称压力(MPa)压力损失loss(MPa)旁通阀开启压力(Mpa)发讯装置功率重量(kg)滤芯型号
InitialMax.
RLF-60x*P601 3 5 10 20 30251.60.20.350.424V/48W 220V/50W3.7SFX-60x*
RLF-110x*P1104.2SFX-110x*
RLF-160x*P160406.8SFX-160x*
RLF-240x*P2407.5SFX-240x*
RLF-330x*P3305010.2SFX-330x*
RLF-500x*P50011.3SFX-500x*
RLF-660x*P6608024.4SFX-660x*
RLF-850x*P85026SFX-850x*
RLF-950x*P95010034.1SFX-950x*
RLF-1300x*P130038.8SFX-1300x*

注:*为管路过滤器的过滤精度。若使用介质为水一乙二醇,使用压力1.6MPa、公称流量60L/min、过滤精度10μm、带发讯器。则过滤器型号为RLF ·BH-H60x10p,滤芯型号为SFX· BH-60x10.

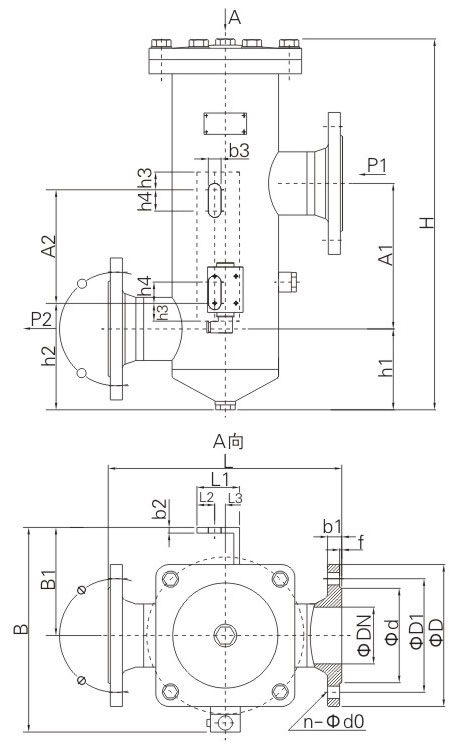

安装外型尺寸

型号尺寸(mm)
DNDD1dnd0fb1h1A1LBB1L1L2L3b2b3h2h3h4A2H
RLF-60x*P259268504112146098200149683614241165162090222
RLF-110x*P289
RLF-160x*P40120927213.576125240203110502020614752030120293
RLF-240x*P352
RLF-330x*P5014011090901452802371241590368
RLF-500x*P449
RLF-660x*P80200160133817.53201520533027915555201815025160548
RLF-850x*P630
RLF-950x*P1002201801581322253603141708035221303040300609
RLF-1300x*P728

注:若两进出油口法兰在同侧则型号为:RLFA-60x*P

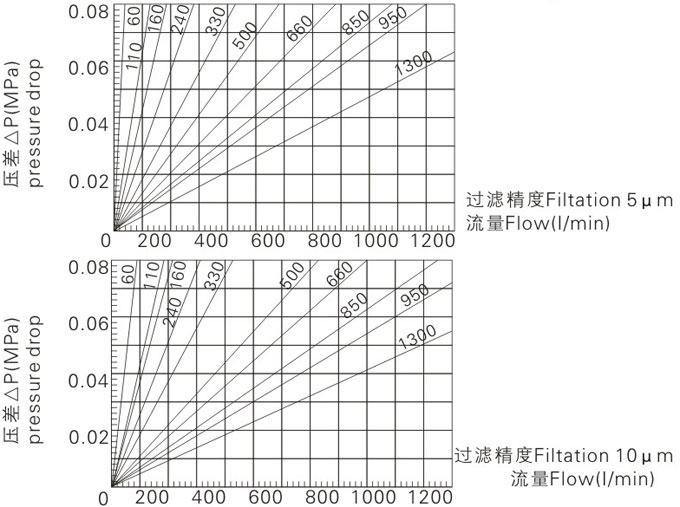

管路过滤器的滤芯压差流量曲线
滤芯SFX-*x*(由试验测得数据)曲线油液粘度
