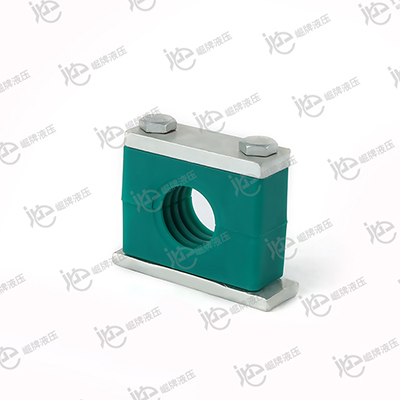

管夹

发布日期:[2018-01-17]     点击率:

管夹 PDF资料下载   查看大图及参数说明

范围
轻型系列管夹应用于6种尺寸系列的普通机械压力管子,管子外径Φ6~57mm
双联系列管夹应用于5种尺寸系列的普通机械压力管子,管子外径Φ6~42mm。
重型系列管夹应用于8种尺寸系列的高机械压力管子,管子外径Φ8~220mm。

材料特性

特性聚丙烯(PP)尼龙(PA 6)
密度0.906 g/cm31.12-1.15 g/cm32.65 g/cm3
弯曲强度36N/mm2130…200N/mm270N/mm2
冲击韧性不断不断
压缩强度90N/mm2120N/mm2HB500-600N/mm
弹性模量1500N/mm23000N/mm270.000N/mm2
拉伸强度25-35N/mm280-90N/mm2180N/mm2
耐温-30…+90℃-40…+120℃300℃
颜色绿

根据要求可选用其它材料

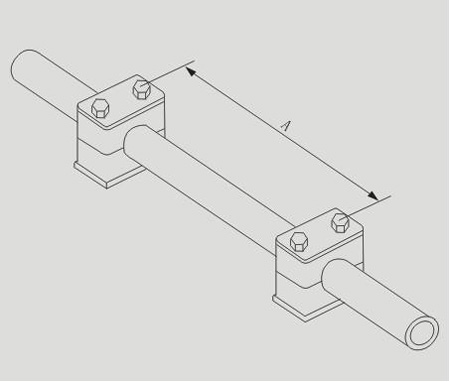

管夹安装的推荐距离

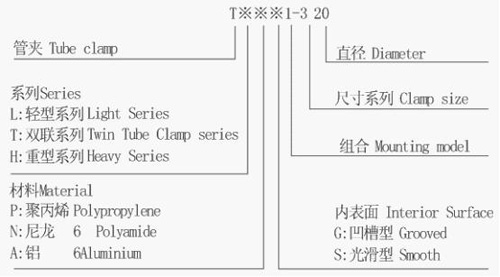

订货代号


管子外径(mm)管子距离(m)
6-140.9
15-221.2
23-281.5
30-382
40-48.32.5
50-573
6.03-703.4
73-88.93.7
90-1084
114.3-1334.3
140-165.15
168.3-2205.5
219.1-323.96.5
356-4067.5

当弯头或弯管处用管夹固定时,应该尽可能近地在弯管的两边。

装配说明
装配在焊接板上
       装配前,为更好地确定管夹的方向,建议先在宏富处做好标记,后焊上焊接板,嵌上管夹体的下半部分,放上需固定的管子。再放上另一半管夹体和盖板,用螺钉擦紧。        切忌直接焊接已装好管夹的底板。
       装在导轨上
       道轨可焊在基础上,或用螺钉固定,随后将导轨螺母推入轨内,并转90度,将下半个管夹体嵌入螺母,入上需固定的管子,再放上上半个管夹体和盖板,用螺钉固定。
       叠起装配
       导轨可焊在基础上,或用螺钉固定,先装上下半个管夹体,放上需宏富的管子,再放上上半个管夹体,用螺钉固定,通过防松盖板防止它转动。然后安装第二个管夹,方法同上。

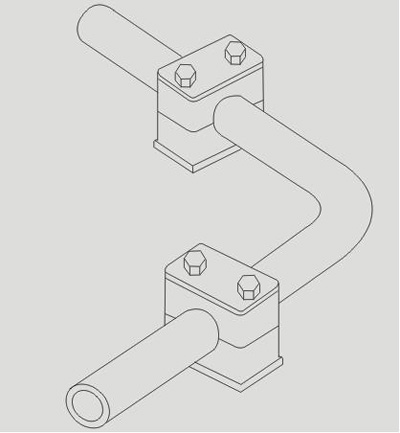

弯管的装配

弯配弯管时,应直接在弯管的前部和后部用崛牌管夹固定。
建议这样的支承点应为固定位置。

轻型系列(按照DIN 3015 第1部分)
尺寸系列固定用螺栓GB5782-86 聚丙烯尼龙6
螺栓坚固 力矩(Nm) 管子夹持 力F(KN) 螺栓坚固 力矩(Nm) 管子夹持 力F(KN)
0M680.6100.6
181.1100.7
281.3100.8
381.4101.6
481.5101.7
581.9102.0
682.0102.5
重型系列(按照DIN 3015 第2部分)
尺寸系列固定用螺栓GB5782-86聚丙烯尼龙6
螺栓坚固 力矩(Nm) 管子夹持 力F(KN) 螺栓坚固 力矩(Nm) 管子夹持 力F(KN)管子夹持 力F(KN)螺栓坚固 力矩(Nm)
1M10121.6204.23012.1
2122.9204.53015.1
3153.3255.13515.5
4M12308.2409.35529.4
5M164511.05521.012034.9
6M208014.015025.822050
7M2411028.020032.025070.6
8M3018040.035048.050084.5

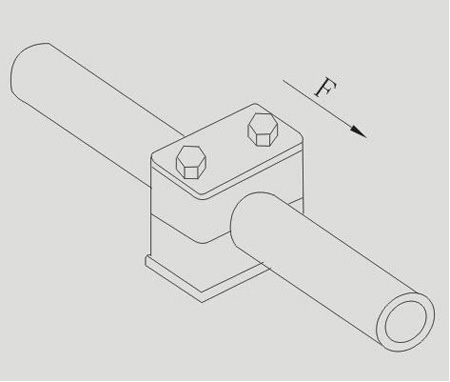

螺栓的紧固力矩和管上的轴向夹持力

管上的轴向夹持力(根据DIN 3015第10部分)是一个平均值,它是由3次试验值计算出来的。试验时用一根据按照DIN 2448的ST37号钢管,温度为23℃,管上有静摩擦。管夹在管子的轴向上受到一个列出的测试力(F)时,管夹内的管子不会滑动。

双联系列(按照DIN 3015 第3部分)
尺寸系列固定用螺栓GB5782-86聚丙烯尼龙6
螺栓坚固力矩(Nm)管子夹持力F(KN)螺栓坚固力矩(Nm)管子夹持力F(KN)
1M650.950.9
2M8122.1122.2
3121.9122.0
4122.7122.9
581.782.5
