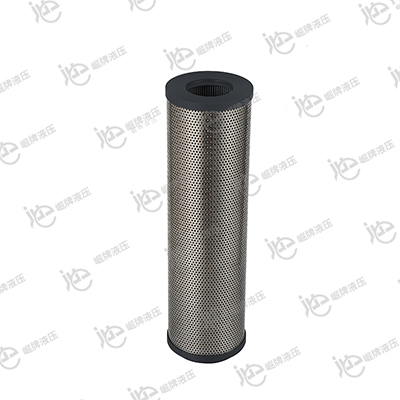

FAX型BH回油滤芯

发布日期:[2018-01-18]     点击率:

FAX型BH回油滤芯PDF资料下载  查看大图及参数说明

该过滤器是由两只单筒过滤器、换向阀、旁通阀、发讯器、扩散器等组成。它被安装在油箱顶部,侧面或底部,可在系统不停机的情况下更换滤芯,适用于连接工作的液压系统回油精过滤,用来滤除液压系统中诸元件磨损产生的金属粉末以及密封件的橡胶杂质等,使流回油箱的油液保持清洁,以利于系统中的油液循环使用。
当一只过滤器的滤芯堵塞,致使进出口压差为0.35MPa时,发讯器发讯,这时,转动换向阀,使备用滤油器工作,然后更换已堵塞的滤芯。
在因故不能及时更换已堵塞滤芯,使进出油口压差进一步上升到0.4MPa时,旁通阀自动开始工作,从而保护滤芯及系统正常工作,但用户应尽快更换滤芯。
因设有止回阀,当过滤器置于油箱侧面和底部时,在更换滤芯也不会使油箱内的油液流出。
扩散器设置在回油筒体底部,能使回油的介质平衡地流入油箱内,不易产生气泡,减少了空气的重新进入,并减弱已沉积污染物的骚动。
滤芯采用新型化纤过滤材料,具有过滤精度高,通油能力大、原始压力损失小、纳污量大等优点。其过滤精度以绝对过滤精度标定,过滤比β3、5、10、20>100,过滤效率n≥99%,符合ISO标准。

型号说明


技术参数

型号公称流量(L/min)过滤精度(μm)公称压力(Mpa)压力损失(MPa)发讯装置重量(kg)连接方式滤头型号
InitialMax(V)(A)
SRFB-25×*F-Y C251 3 5 10 20 30≤1.6≤0.0750.3512 24 36 2202.5 2 1.5 0.25 法兰SFBX-25x*
SRFB-40×*F-Y C40 SFBX-40x*
SRFB-63×*F-Y C63 SFBX-63x*
SRFB-100×*F-Y C100 SFBX-100x*
SRFB-160×*F-Y C160 SFBX-160x*
SRFB-250×*F-Y C250 SFBX-250x*
SRFB-400×*F-Y C400 SFBX-400x*
SRFB-630×*F-Y C630 SFBX-630x*
SRFB-800×*F-Y C800 SFBX-800x*
SRFB-1000×*F-Y C1000 SFBX-1000x*

注:*为过滤精度,若使用介质为水一乙二醇带CYB-Ⅰ发讯器,则过滤器型号为:SRFB·BH-63×*-Y,滤芯型号为SFBX·BH-63×*.

型号尺寸(mm)
DNabMH1H2hBΦKJLB1dADHCQ
SRFB-25×*F-YCΦ504378M10581782081Φ1507590168Φ7360Φ124361350Φ60
SRFB-40×*F-YC386
SRFB-63×*F-YC90424
SRFB-100×*F-YC486
SRFB-160×*F-YC561
SRFB-250×*F-YCΦ8062106M1274Φ25222120Φ225112132245Φ9494Φ186603545Φ90
SRFB-400×*F-YC753
SRFB-630×*F-YC923
SRFB-800×*F-YC993
SRFB-1000×*F-YC1160

注:进油口法兰由我厂提供,用户只需准备好ΦQ尺寸管子焊上即可。
