高压过滤器的作用及选择原则

发布日期:[2022-03-15]     点击率:

过滤器是介质管道中不可缺少的设备。通常安装在减压阀、泄压阀、恒水位阀或其他设备的入口处,用于排除介质中的杂质,保护阀门和设备的正常使用。当流体进入带有一定规格滤网的滤筒时,其杂质被阻挡,而干净的滤液从过滤器的出口排出。需要清洗时,只需取出可拆卸的滤芯,处理后重新装上即可,使用维护非常方便。

过滤器的功能

1、吸油过滤器:该过滤器位于泵的吸入管路上,过滤掉油箱中残留的污染物和通过气孔进入的污染物,具有保护泵的作用。然而,为了避免泵气蚀,必须充分注意压力损失。一般使用100-200目粗金属网或有缺口的金属丝材料。因此,它不是控制系统污染浓度的过滤器。

2、高压管道过滤器(A):位于泵的出口管道上,具有防止污染物进入系统的作用。因此,可以控制系统的污染物浓度。但由于是高压主管道,受到泵的脉动和压力冲击,所以滤芯的材质和强度要慎重考虑。

3、高压管道过滤器(b):在系统中,安装这种过滤器,也称为终端过滤器,以保护对污染特别敏感的液压元件。因此,它往往比其他过滤器更小。所以在使用的时候,选择容量大的。此外,部件的材料和强度应像(a)中那样充分考虑。

4、回流过滤器:位于系统的回油管路中,其作用是捕集系统中产生或侵入的污染物,然后再返回油箱。因此,它是有效控制系统污染浓度的重要过滤器。虽然是低压管路,但根据传动装置的工作情况,也可能发生脉动或压力冲击,所以要充分考虑部件的材料和强度。入口泵

5、循环过滤器:位于油箱循环的回油路上,系统容量较大,所以在要求严格清洁度的场合常采用。即使系统不工作,油箱里的污染物也能被截留,所以降低污染浓度的效率好。另外还安装了冷却器,冷却同步,维护方便。但是需要专门的泵和电机,成本高。

6、空气滤清器:位于油箱上,可防止因油箱内油量的变化而使污染物随空气混入油箱。因此,过滤精度应具有与过滤器相同的性能,容量应有足够的裕量,以防止油箱内部压力因孔洞堵塞而变成负压,从而造成泵的气蚀。周围环境不好的时候要特别注意。

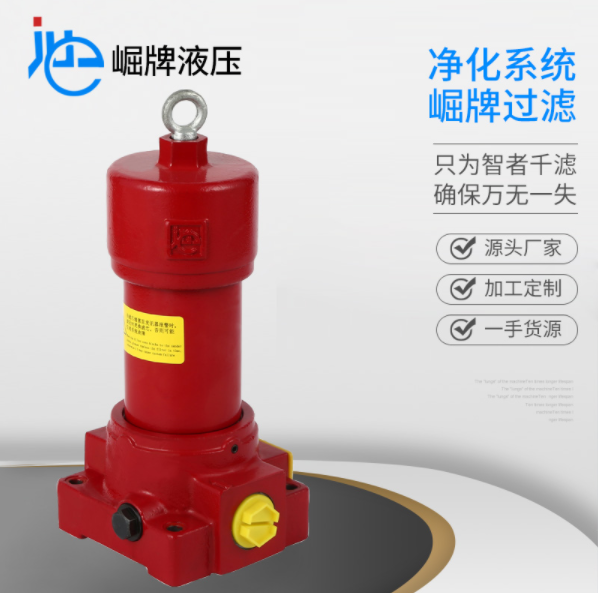

ZU-H型高压过滤器

过滤器选择的一般原则:

管篮过滤器标准JB/7538

1、进出口直径:原则上过滤器的进出口直径不应小于匹配泵的进口直径,一般与进口管道直径一致。

2、公称压力:根据过滤器管道可能出现的高压,确定过滤器的压力等级。

3、孔数的选择:主要考虑被截留杂质的粒径,取决于介质流动的工艺要求。查看下表“筛网规格”,了解可被拦截的各种尺寸筛网的粒径。

4、过滤材料:过滤器的材料一般与所连接的工艺管道的材料相同。对于不同的使用条件,可考虑使用铸铁、碳钢、低合金钢或不锈钢制成的过滤器。

5、过滤器阻力损失的计算对于水过滤器,在额定流量的一般计算下,压力损失为0.52~1.2kPa。
